Disgrifiad o'r Cynnyrch

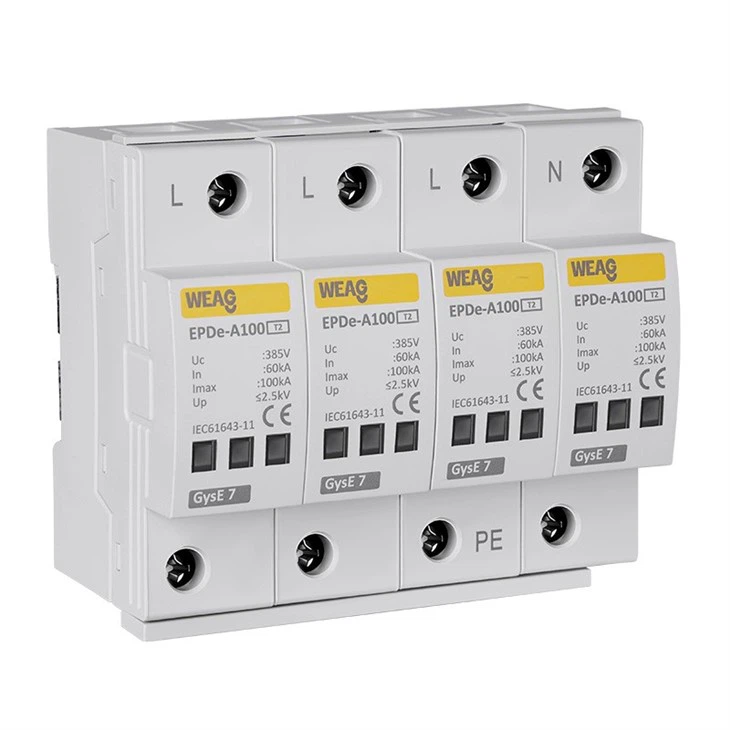

● Model RHIF: EPDe-A100/T2

● Foltedd graddedig (uchafswm foltedd cerrynt eiledol) [Uc]: 275V neu 385V

● Lefel amddiffyn: T2 (C) Dosbarth

● Imax: 100kA

● Yn: 60kA

● Lefel amddiffyn foltedd [I fyny]: Llai na neu'n hafal i 2.5kV

● Rhif polyn: 1-4P, 1P+NPE, 3P+NPE

● Cyswllt larwm dewisol

Rhagymadrodd

Mae dyfais amddiffyn ymchwydd cyfres EPDe EN IEC 61643-11 80kA T2 SPD 4P 3P + N wedi'i chynllunio'n benodol i ddarparu amddiffyniad dibynadwy a chadarn ar gyfer offer a systemau trydanol rhag pigau foltedd, y cyfeirir atynt yn gyffredin fel ymchwyddiadau neu folteddau dros dro. Gall yr ymchwyddiadau hyn ddigwydd oherwydd amrywiol ffactorau, gan gynnwys trawiadau mellt, amrywiadau grid pŵer, gweithrediadau switsio, neu aflonyddwch trydanol eraill.

Prif amcan dyfais amddiffynnol ymchwydd cyfres EPDe EN IEC 61643-11 80kA T2 SPD 4P 3P + N yw dargyfeirio lefelau foltedd gormodol yn effeithiol a chyfyngu ymchwyddiadau i drothwy diogel, gan ddiogelu dyfeisiau electronig sensitif ac offer cysylltiedig rhag difrod posibl.

Gan gydymffurfio â dosbarthiad SPD Dosbarth II (Dosbarth C) yn unol â safonau IEC61643-11 a GB 18802.11, mae dyfais amddiffyn ymchwydd cyfres EPDe EN IEC 61643-11 80kA T2 SPD 4P 3P+N yn ymgorffori cydrannau datblygedig, megis varistors metel-ocsid (MOV) neu diwbiau rhyddhau nwy (GDT), i amsugno neu ailgyfeirio ymchwyddiadau foltedd gormodol. Mae'r cydrannau hyn yn sefydlu llwybr rhwystriant isel ar gyfer cerrynt ymchwydd, gan ymateb yn brydlon i ymchwyddiadau ac ailgyfeirio'r foltedd gormodol tuag at y ddaear neu bwynt niwtral, gan sicrhau amddiffyniad dibynadwy ar gyfer offer cysylltiedig.

Ar ben hynny, mae dyfais amddiffynnol ymchwydd cyfres EPDe EN IEC 61643-11 80kA T2 SPD 4P 3P + N yn cynnig buddion ychwanegol y tu hwnt i amddiffyniad ymchwydd. Mae'n gwella dibynadwyedd a gwydnwch cyffredinol systemau trydanol trwy liniaru effeithiau niweidiol ymchwyddiadau, lleihau amser segur, a lleihau'r potensial ar gyfer atgyweiriadau costus neu amnewid offer.

Gyda'i ddyluniad cadarn, ei gydymffurfiad â safonau rhyngwladol, a'r defnydd o gydrannau amddiffynnol uwch, mae dyfais amddiffyn ymchwydd cyfres EPDe EN IEC 61643-11 80 kA T2 SPD 4P 3P + N yn ateb cynhwysfawr a dibynadwy ar gyfer diogelu systemau trydanol. Mae'n ennyn hyder yng ngweithrediad di-dor offer electronig sensitif, gan roi tawelwch meddwl i ddefnyddwyr a sicrhau'r perfformiad gorau posibl yn eu gosodiadau trydanol.

Nodwedd

● Bwlch gwreichionen 8/20μs

● Un polyn mellt arestiwr cerrynt, pluggable

●Mabwysiadu technoleg GDT hermetical, uchel dilyn presennol gallu diffodd

● Lefel amddiffyn foltedd eithriadol o isel

● Terfynellau dwbl ar gyfer cysylltiad cyfochrog neu gyfres (siâp V).

● Cysylltiad amlbwrpas ar gyfer dargludyddion a barrau bysiau

● Mae ffenestr gwyrdd yn newid i goch pan fydd bai yn digwydd, hefyd yn darparu terfynell larwm o bell ar yr un pryd

Data technegol

Math	EPDe-A100
categori IEC	II, T2, Dosbarth C
categori SPD	Math cyfyngu foltedd (1P-4P); Math o gyfuniad (1P + NPE, 3P + NPE)
Foltedd graddedig (uchafswm foltedd cerrynt eiledol) [Uc]	275V neu 385V
Cerrynt rhyddhau enwol (8/20) [ln]	60kA
Uchafswm cerrynt rhyddhau [Imax]	100kA
Lefel amddiffyn foltedd [I fyny]	Llai na neu'n hafal i 2.5kV
Dilynwch y gallu diffodd cyfredol yn UC [Os]	Ni fydd ffiws 32A yn cael ei sbarduno ar 2kArms 255V
Amser ymateb [tA]	Llai na neu'n hafal i 100ns
Max. ffiws wrth gefn (L)	200A gL/gG
Max. ffiws wrth gefn (L-L')	125A gL/gG
foltedd TOV	335V/5 eiliad
Amrediad tymheredd gweithredu (gwifrau cyfochrog) [Tup]	-40 gradd...+80 gradd
Amrediad tymheredd gweithredu (trwy wifrau) [Tus]	-40 gradd...+60 gradd
Arwydd o fethiant	Gwyrdd: normal; Coch: methiant
Ardal drawsdoriadol	35mm² solet / 50mm² hyblyg
Mowntio ar	Rheilffordd DIN 35mm
Deunydd amgaead	thermoplastig llwyd golau, UL{{0}}V0
Dimensiwn	4 mod
Safonau prawf	IEC 61643-11; GB 18802.11; YD/T 1235.1
Ardystiad	CE
Math o gyswllt signalau o bell	Newid cyswllt
Cynhwysedd newid c	250V / 0.5A
Cynhwysedd newid dc	250V / 0.1A; 125v/0.2A; 75v/0.5A
Ardal drawsdoriadol ar gyfer cyswllt signalau o bell	Max. 1.5mm² solet / hyblyg

Cwestiynau ac Atebion

C: A all SPDs cyfresi DPC/EPDe amddiffyn rhag sagiau foltedd neu brownouts?

A: Na, mae SPDs cyfres DPC / EPDe wedi'u cynllunio i amddiffyn rhag ymchwyddiadau foltedd neu bigau. Ar gyfer amddiffyniad rhag sachau foltedd neu brownouts, defnyddir rheolyddion foltedd neu systemau cyflenwad pŵer di-dor (UPS) fel arfer.

C: A ellir gosod SPD cyfres DPC/EPDe mewn amgylchedd gwlyb neu awyr agored?

A: Oes, ond mae angen gosod SPDs cyfres EPD/EPDe y tu mewn i'r caeau gwrth-dywydd a'u selio i'w hamddiffyn rhag lleithder.

C: A ellir defnyddio SPD cyfres DPC/EPDe mewn cymwysiadau preswyl a masnachol?

A: Ydy, mae SPDs cyfres DPC / EPDe yn addas ar gyfer cymwysiadau preswyl a masnachol, gan ddarparu amddiffyniad ymchwydd ar gyfer ystod eang o systemau ac offer trydanol.

C: A all cyfres DPC/EPDe SPD ddiogelu dyfeisiau electronig sensitif?

A: Ydy, mae SPDs cyfresi DPC/EPDe yn arbennig o effeithiol wrth amddiffyn dyfeisiau electronig sensitif fel cyfrifiaduron, setiau teledu, offer sain, ac electroneg arall rhag ymchwyddiadau niweidiol.
