Disgrifiad o'r Cynnyrch
● Model RHIF: EC12(x)
● Safonol: IEC60947-5-1, IEC60947-4-1
● Cyfredol â sgôr: 12A
● Foltedd gweithio graddedig: 220V ~ 690V
● Foltedd inswleiddio graddedig: 690V
● Nifer y polion: 3P
● Cyswllt ategol: 1NO+1NC
● Categori defnydd: AC3, AC4
● Dull gosod: gosod DIN-rheilffordd neu sgriw
Rhagymadrodd

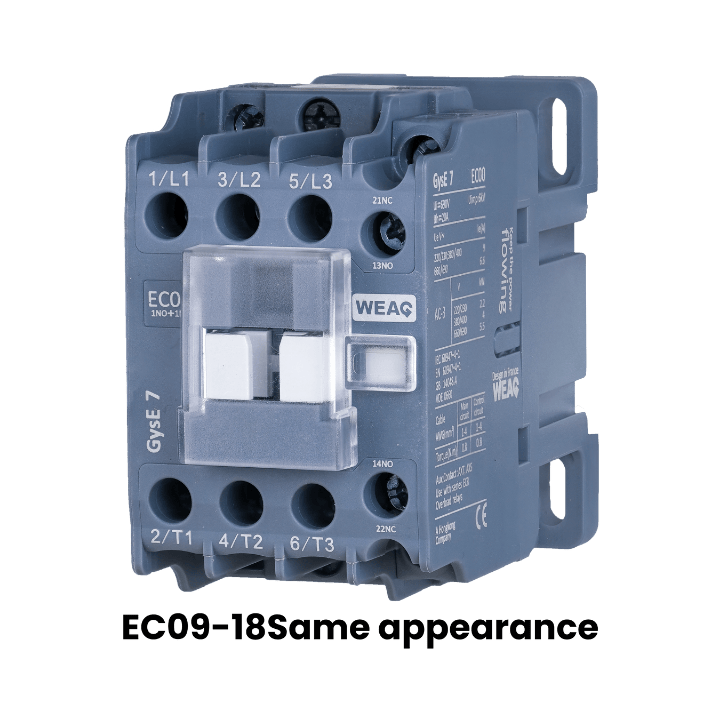

Mae'r EC12(x) yn ddyfais drydanol a ddefnyddir i reoli a newid llwythi trydanol trwm, yn bennaf mewn cymwysiadau diwydiannol a masnachol. Mae'n gweithredu fel switsh electromagnetig ac mae'n cynnwys coil, cysylltiadau, actuator, a chysylltiadau ategol.
Pwrpas yr EC12(x) yw disodli'r LC1D12 Din Rail Contactor. Pan fydd foltedd rheoli yn cael ei gymhwyso, mae'r coil yn y cysylltydd magnetig EC12(x) yn cael ei egni. Mae hyn yn cynhyrchu maes magnetig sy'n denu'r actuator, gan arwain at gau neu agor y cysylltiadau. Mae cysylltiadau'r EC12(x) wedi'u cynllunio'n benodol i drin ceryntau uchel, gan ganiatáu iddynt sefydlu neu dorri ar draws y gylched drydanol ar gyfer y llwyth cysylltiedig.
Mae cysylltwyr magnetig EC12(x) yn cael eu cyflogi'n gyffredin ar gyfer disodli LC1D12 Din Rail Contactor, rheoli moduron, systemau goleuo, elfennau gwresogi, ac offer trydanol trwm arall. Maent ar gael mewn gwahanol feintiau a chyfluniadau i ddarparu ar gyfer gwahanol gyfraddau foltedd a cherrynt. O'u cyfuno â dyfeisiau rheoli eraill fel cyfnewidwyr gorlwytho thermol neu gychwynwyr modur, mae cysylltwyr EC12(x) yn darparu amddiffyniad a rheolaeth gynhwysfawr ar gyfer systemau trydanol. Maent yn cydymffurfio â safonau megis IEC60947-5-1 ac IEC60947-4-1.
Nodwedd
● Contactor AC Magnetig cost-effeithlon sy'n cynnig fforddiadwyedd.
● Ystod ehangach o gysylltiadau ategol safonol i fodloni gofynion cais amrywiol.
● Yn addas ar gyfer darparu ar gyfer amrywiadau foltedd uwch, gan sicrhau sefydlogrwydd offer.
● Addasrwydd ardderchog i amodau amgylcheddol, gan sicrhau gweithrediad dibynadwy hyd yn oed mewn lleoliadau eithafol.
Data technegol
|
Model |
EC12 (x) |
||
|
Pwyliaid |
3P |
||
|
Foltedd inswleiddio graddedig (Ui) |
V |
690 |
|
|
Foltedd gweithredu graddedig (Ue) |
V |
380/400, 660/690 |
|
|
Cerrynt thermol graddedig (Ith), AC-1 |
20 |
||
|
Cerrynt gweithrediad graddedig (hy) |
AC-3, 380% 2f400V |
A |
12 |
|
AC-3, 660% 2f690V |
8.9 |
||
|
AC-4, 380% 2f400V |
5 |
||
|
AC-4, 660% 2f690V |
2 |
||
|
Pŵer gweithredol graddedig (Pe) |
AC-3, 380% 2f400V |
Kw |
5.5 |
|
AC-3, 660% 2f690V |
7.5 |
||
|
AC-4, 380/400V |
2.2 |
||
|
AC-4, 660% 2f690V |
1.5 |
||
|
Bywyd mecanyddol |
×104 amseroedd |
1200 |
|
|
Bywyd trydanol |
AC-3 |
110 |
|
|
AC-4 |
22 |
||
|
Amlder gweithredu |
AC-3 |
Amseroedd/awr |
1200 |
|
AC-4 |
300 |
||
Coil Nodweddiadol
|
Model |
EC12 (x) |
||
|
Foltedd rheoli graddedig (Ni) |
50Hz, 50% 2f60Hz |
V |
24, 36, 48, 110, 127, 220/230, 240, 380/400, 415, 440 |
|
Ystod gweithredu |
Foltedd gweithredu |
V |
(85%~110%) Ni |
|
Foltedd gollwng |
(20% ~ 75%) Ni |
||
|
Pŵer coil |
Mewn-brwyn |
VA |
60 |
|
Wedi'i selio |
6-9.5 |
||
|
Grym |
W |
1-3 |
|
Cyswllt Cynorthwyol
|
Manyleb cysylltiadau ategol |
A |
11 |
|
|
Cerrynt thermol graddedig (Ith) |
A |
10 |
|
|
Foltedd gweithredu graddedig (Ue) |
AC |
V |
380 |
|
DC |
220 |
||
|
Gallu rheoli graddedig |
AC-15 |
VA |
360 |
|
DC-13 |
W |
33 |
|
