Disgrifiad o'r Cynnyrch

● Rhif modd: EZ40

● IEC/EN61009-1

● Ystod eang o gyfraddau cyfredol o 6A i 40A

● Rhif y polion: 1P+N, 3P+N (Polyn N ar y chwith)

● Ceryntau sensitifrwydd graddedig I△n: 10, 30, 100, 300mA

● Gallu Torri Cylched Byr â Gradd: 6kA

● Cromlin faglu: B a C

● Math o daith: (1) Bai daear: Electro-magnetig; (2) Gorlwytho, Cylchdaith Byr: Thermo-magnetig

● Foltedd graddedig: 1P+N: 230/240V~, 3P+N: 400/415V~

● Math o faglu: AC, A, ASi, F

Rhagymadrodd

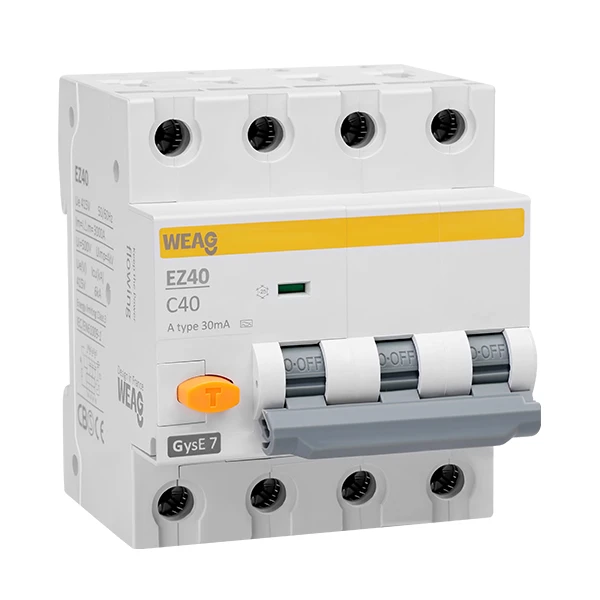

Cyflwyno cyfres flaengar WEAG EZ40 Math AC MATH A Math S 3P + N 4P RCBO (Torwyr Cylchdaith Cyfredol Gweddilliol), datrysiad o'r radd flaenaf sydd wedi'i gynllunio i ddarparu amddiffyniad cynhwysfawr yn erbyn diffygion trydanol, gyda ffocws penodol ar ffawtiau daear a cherhyntau gollwng. Mae'r RCBOs datblygedig hyn yn cyfuno swyddogaethau torrwr cylched a dyfais cerrynt gweddilliol (RCD) yn un uned integredig.

Mae cyfres EZ40 Math AC MATH A Math S 3P + N 4P RCBO wedi'i beiriannu'n benodol ar gyfer cylchedau preswyl un cam sy'n gweithredu ar 50Hz neu 60Hz, gydag ystod foltedd graddedig o 230-400V. Mae'n cynnig amddiffyniad dibynadwy rhag gollyngiadau, gorlwytho trydanol, a chylchedau byr, gan sicrhau diogelwch a pherfformiad gosodiadau trydanol.

Gyda'i ddyluniad cryno, mae'r gyfres EZ40 Math AC MATH A Math S 3P + N 4P RCBO yn darparu rhwyddineb gosod a chydnawsedd â systemau trydanol amrywiol. Mae ganddo allu torri uchel, gan ddiogelu'n effeithiol rhag diffygion trydanol a lleihau difrod posibl.

Un o nodweddion allweddol y gyfres EZ40 Math AC MATH A Math S 3P + N 4P RCBO yw ei ddatgysylltu ar yr un pryd o'r llinellau niwtral a byw. Mae'r nodwedd hon yn gwella diogelwch trwy sicrhau ynysu'r gylched yn llwyr yn ystod amodau diffyg, gan ddarparu'r amddiffyniad gorau posibl i unigolion ac offer. At hynny, mae'r RCBOs hyn yn cynnig amddiffyniad gollyngiadau dibynadwy hyd yn oed mewn achosion o weirio'r llinell fyw yn anghywir, gan wella eu galluoedd diogelwch ymhellach.

Mae cydymffurfio â safonau IEC 61009-1 llym yn gwarantu bod y gyfres EZ40 Math AC TYPE A Math S 3P + N 4P RCBO yn bodloni gofynion diogelwch a pherfformiad a gydnabyddir yn rhyngwladol. Trwy ymgorffori technoleg uwch a chadw at y safonau hyn, mae'r RCBOs hyn yn darparu gwell dibynadwyedd ac effeithiolrwydd o ran amddiffyn namau trydanol.

I grynhoi, mae cyfres WEAG EZ40 Math AC MATH A Math S 3P + N 4P RCBO yn cynrychioli cynnydd sylweddol mewn amddiffyn namau trydanol. Gyda'i ddyluniad cryno, ei allu i dorri'n uchel, datgysylltu llinellau niwtral a byw ar yr un pryd, a chydymffurfiaeth â safonau IEC61009-1, mae'r RCBOs hyn yn sicrhau amddiffyniad dibynadwy a chynhwysfawr rhag namau daear, cerrynt gollyngiadau, gorlwytho trydanol, a chylchedau byr mewn sengl. -cyfnod cylchedau preswyl.

Mantais

Torrwr cylched cerrynt gweddilliol WEAG EZ40:

● Nid oes angen cyflenwad pŵer ategol, gan oresgyn diffygion ymwrthedd ymyrraeth wael a thueddiad i amrywiadau foltedd mewn cynhyrchion electronig, yn ogystal â'r anallu i ddarparu amddiffyniad pan fydd y wifren niwtral wedi'i datgysylltu, gan ehangu cwmpas amddiffyniad cerrynt gweddilliol.

● Gallu torri cylched byr â sgôr uchel, hyd at 6kA.

● Rheolaeth ddeinamig o'r cylched prawf, nad yw'n hawdd ei niweidio gan y gwrthiant prawf.

● Mae'r mecanwaith amddiffyn baglu ar unwaith yn mabwysiadu dyluniad y gellir ei addasu, gan sicrhau cywirdeb a dibynadwyedd baglu ar unwaith y cynnyrch.

● Mae'r mecanwaith gweithredu wedi'i gynllunio fel mecanwaith storio ynni, lle mae'r cyswllt deinamig yn cael ei fywiogi yn ystod y gweithrediad cau, gan alluogi cau'r cyswllt deinamig yn gyflym a gwella ei fywyd gwasanaeth a gallu torri'r cynnyrch.

Cais

Prif gymwysiadau torrwr cylched cerrynt gweddilliol WEAG EZ40 a weithredir i ddarparu amddiffyniad rhag peryglon sioc drydanol ac i atal tanau trydanol a achosir gan namau daear neu gerrynt gollyngiadau. Fe'u defnyddir yn gyffredin mewn gosodiadau trydanol preswyl, masnachol a diwydiannol. Dyma rai cymwysiadau penodol lle mae RCBOs WEAG EZ40 yn cael eu defnyddio'n gyffredin:

● Adeiladau Preswyl: Defnyddir RCBOs WEAG EZ40 yn eang mewn cartrefi a chyfadeiladau fflatiau i ddarparu amddiffyniad ar gyfer cylchedau trydanol. Maent fel arfer yn cael eu gosod mewn byrddau dosbarthu neu unedau defnyddwyr i amddiffyn cylchedau unigol, megis goleuadau, allfeydd pŵer, ac offer cegin.

● Adeiladau Masnachol: Mewn lleoliadau masnachol, gosodir RCBOs WEAG EZ40 i ddiogelu cylchedau sy'n pweru offer a systemau trydanol amrywiol. Fe'u defnyddir yn gyffredin mewn swyddfeydd, siopau adwerthu, gwestai a masnachol eraill.

● Gosodiadau Diwydiannol: WEAG EZ40 RCBOs mewn lleoliadau diwydiannol lle defnyddir offer trydanol a pheiriannau. Fe'u gosodir i amddiffyn cylchedau sy'n pweru peiriannau trwm, moduron, ac offer diwydiannol arall.

● Gosodiadau Awyr Agored: Defnyddir RCBOs WEAG EZ40 a gynlluniwyd i'w defnyddio yn yr awyr agored mewn cymwysiadau megis goleuadau awyr agored, allfeydd trydanol gardd, a phyllau nofio. Mae'r RCBOs hyn wedi'u cynllunio i wrthsefyll amodau awyr agored, gan gynnwys lleithder a llwch.

● Offer Arbenigol: Defnyddir RCBOs WEAG EZ40 hefyd i ddarparu amddiffyniad ar gyfer mathau penodol o offer neu geisiadau sydd angen mesurau diogelwch ychwanegol. Mae enghreifftiau yn cynnwys offer meddygol, canolfannau data cyfrifiadurol, offer labordy, a dyfeisiau electronig sensitif.

Data technegol

Safonol	IEC/EN{0}}
Amddiffyniad	Bai daear, Gorlif, Cylchdaith Byr
Math o daith	Nam ar y ddaear: Electro-magnetig
Math o daith	Gorlwytho, Cylchdaith Byr: Thermo-magnetig
Math o amddiffyniad (gollyngiad trydan)	AC, A
Nifer y polion	2P (1P+N), 4P (3P+N), Pegwn N ar y chwith
Cyfredol â sgôr (Mewn)	6, 10, 16, 25, 32, 40A
Gallu Torri Cylched Byr â Gradd	6000A
Rhyddhad Thermol Cyfredol	(1.13-1.45) Yn
Rhyddhad Magnetig Cyfredol	Math B: 3-5 Yn; Math C: 5-10 Mewn
Dosbarth Cyfyngu ar Ynni	3
Ceryntau sensitifrwydd graddedig (I△n)	10% 2c 30% 2c 100% 2c 300mA
Capasiti gwneud a thorri gweddilliol graddedig (I△m)	500A (Mewn Llai na neu'n hafal i 50A)
foltedd graddedig Ue	1P+N: 230/240V~, 3P+N: 400/415V~
Foltedd inswleiddio graddedig (Ui)	500V
Amlder â sgôr	50% 2f60Hz
Cerrynt cylched byr lnc=l△c	6kA
Mae ysgogiad graddedig yn gwrthsefyll foltedd (1.5/50) Uimp	4000V
Cerrynt anweithredol gweddilliol graddedig	0.5I△n

Bywyd trydanol	2% 2c % 7b{1}}} Cylchoedd
Bywyd mecanyddol	4% 2c % 7b{1}}} Cylchoedd
Dosbarth amddiffyn	Gosodiad uniongyrchol	Yn y blwch dosbarthu
	IP20	IP40
Tymheredd amgylchynol	-25 gradd i +40 gradd
Tymheredd storio	-25 gradd i +60 gradd
Maint gwifrau	Copr/Gwifren Galed	Terfynellau Cord/Cylch
	1-25mm2	1-16mm2
Math cysylltiad terfynell	Bar bws cebl / math pin / bar bws math fforc
Max. torque tynhau	2.5Nm
Gosodiad	Mowntio ar reilffordd DIN 35mm
Cysylltiad	O'r brig a'r gwaelod
Manylion Pacio	1+N	3+N
	120pcs/CTN	60pcs/CTN

Cwestiynau ac Atebion

Q: Beth yw RCBO EZ40?

A: Mae EZ40 RCBO, neu dorrwr cylched a weithredir ar hyn o bryd, yn ddyfais drydanol sy'n cyfuno swyddogaethau torrwr cylched a dyfais cerrynt gweddilliol (RCD) yn un uned. Mae'n amddiffyn rhag namau trydanol, yn enwedig namau daear neu gerhyntau gollwng.

C: Sut mae EZ40 RCBO yn gweithio?

A: Mae EZ40 RCBO yn monitro'r cerrynt sy'n llifo trwy gylched. Os yw'n canfod anghydbwysedd rhwng y cerrynt sy'n llifo yn y cyfnod a dargludyddion niwtral, sy'n nodi nam ar y ddaear neu gerrynt gollyngiadau, mae'n datgysylltu'r gylched yn gyflym i atal sioc drydanol neu ddifrod i offer.

C: Beth yw manteision defnyddio EZ40 RCBO?

A: Mae EZ40 RCBOs yn cynnig nifer o fanteision, gan gynnwys:
● Amddiffyniad cyfun: Maent yn darparu amddiffyniad torrwr cylched a cherrynt gweddilliol mewn un ddyfais.
● Gwell diogelwch: Maent yn datgysylltu'r gylched yn gyflym os bydd diffygion daear neu gerhyntau gollwng, gan leihau'r risg o sioc drydanol.
● Hyblygrwydd: Gellir eu gosod mewn systemau a chyfluniadau trydanol amrywiol.
● Maint cryno: Mae ganddynt ôl troed llai o gymharu â thorwyr cylchedau a RCDs ar wahân.
● Baglu detholus: Gellir eu baglu'n ddetholus, gan ganiatáu i gylchedau penodol gael eu hynysu heb effeithio ar weddill y gosodiad.

C: Ble mae RCBOs EZ40 yn cael eu defnyddio'n gyffredin?

A: Defnyddir RCBOs EZ40 yn gyffredin mewn cymwysiadau preswyl, masnachol a diwydiannol. Maent yn aml yn cael eu cyflogi mewn byrddau dosbarthu trydanol, gan ddiogelu cylchedau fel goleuadau, allfeydd pŵer, ac offer.

C: Sut ydych chi'n dewis yr EZ40 RCBO ar gyfer cais penodol?

A: Wrth ddewis EZ40 RCBO, ystyriwch ffactorau megis cerrynt graddedig a foltedd y gylched, y math o lwyth sy'n cael ei warchod, ac unrhyw ofynion neu reoliadau penodol yn eich rhanbarth. Mae'n bwysig ymgynghori â manylebau a chanllawiau WEAG ar gyfer dewis a gosod yn gywir.

C: A ellir defnyddio EZ40 RCBO yn lle torrwr cylched safonol?

A: Oes, yn gyffredinol gellir defnyddio EZ40 RCBO yn lle'n uniongyrchol torrwr cylched safonol, gan ddarparu amddiffyniad cylched ac amddiffyniad cerrynt gweddilliol mewn un ddyfais. Fodd bynnag, mae'n hanfodol sicrhau cydnawsedd a dilyn cyfarwyddiadau WEAG wrth osod.

C: Beth yw'r gwahaniaeth rhwng EZ40 RCBO a RCD / RCCB?

A: Mae EZ40 RCBO yn cyfuno swyddogaethau torrwr cylched a dyfais cerrynt gweddilliol (RCD / RCCB) yn un uned. Mae'n darparu amddiffyniad gorlwytho a chylched byr (fel torrwr cylched) ac amddiffyniad rhag diffygion daear neu gerhyntau gollwng (fel RCD / RCCB). Mewn cyferbyniad, mae RCD/RCCB ond yn darparu amddiffyniad rhag diffygion daear neu gerhyntau gollwng.

C: Sut mae EZ40 RCBO yn canfod diffygion daear neu gerrynt gollyngiadau?

A: Mae EZ40 RCBO yn canfod diffygion daear neu gerrynt gollyngiadau trwy fonitro'r llif cerrynt yn barhaus yn y dargludyddion cam a niwtral. Os yw'n canfod anghydbwysedd rhwng y ddau gerrynt, mae'n baglu a datgysylltu'r gylched yn gyflym.

Q: Beth yw'r gwahaniaeth rhwng EZ40 RCBO ac EA63s/EA63/EB63 MCB?

A: Mae EZ40 RCBO yn darparu amddiffyniad gorlwytho a chylched byr, yn ogystal ag amddiffyniad rhag diffygion daear neu gerrynt gollyngiadau. Mewn cyferbyniad, dim ond gorlwytho ac amddiffyniad cylched byr y mae EA63s/EA63/EB63 MCB (Torrwr Cylched Bach) yn ei ddarparu. Mae EZ40 RCBO yn ei hanfod yn MCB wedi'i gyfuno â RCD / RCCB.

C: A ellir ailosod EZ40 RCBO ar ôl iddo faglu?

A: Oes, mae gan RCBOs EZ40 swyddogaeth ailosod sy'n caniatáu iddynt gael eu hailosod â llaw ar ôl baglu. Fodd bynnag, mae'n bwysig ymchwilio a datrys achos y daith cyn ailosod er mwyn sicrhau diogelwch y system drydanol.

C: A yw RCBOs EZ40 yn sensitif i gerrynt gollyngiadau bach?

A: Ydy, mae RCBOs EZ40 wedi'u cynllunio i fod yn sensitif i gerrynt gollyngiadau bach, yn nodweddiadol yn yr ystod o ychydig miliamperes (mA). Mae'r sensitifrwydd hwn yn sicrhau bod hyd yn oed ychydig o ddiffygion daear neu gerrynt gollyngiadau yn cael eu canfod a bod y gylched yn cael ei datgysylltu'n gyflym.

C: A ellir defnyddio EZ40 RCBO mewn systemau un cam a thri cham?

A: Ydy, mae RCBOs EZ40 ar gael i'w defnyddio mewn systemau trydanol un cam a thri cham. Mae'n bwysig dewis y model EZ40 RCBO priodol yn seiliedig ar ofynion system penodol.

C: A ellir gosod RCBOs EZ40 lluosog mewn un bwrdd dosbarthu?

A: Oes, gellir gosod RCBOs EZ40 lluosog mewn un bwrdd dosbarthu i amddiffyn gwahanol gylchedau yn unigol. Mae hyn yn caniatáu ar gyfer baglu detholus ac ynysu cylchedau penodol os bydd nam.

C: A yw RCBOs EZ40 yn addas ar gyfer gosodiadau awyr agored?

A: Mae RCBOs EZ40 wedi'u cynllunio ar gyfer gosodiadau awyr agored ac mae ganddynt raddfeydd penodol neu gaeau gwrth-ddŵr sy'n darparu amddiffyniad rhag ffactorau amgylcheddol megis lleithder, llwch ac amrywiadau tymheredd.
