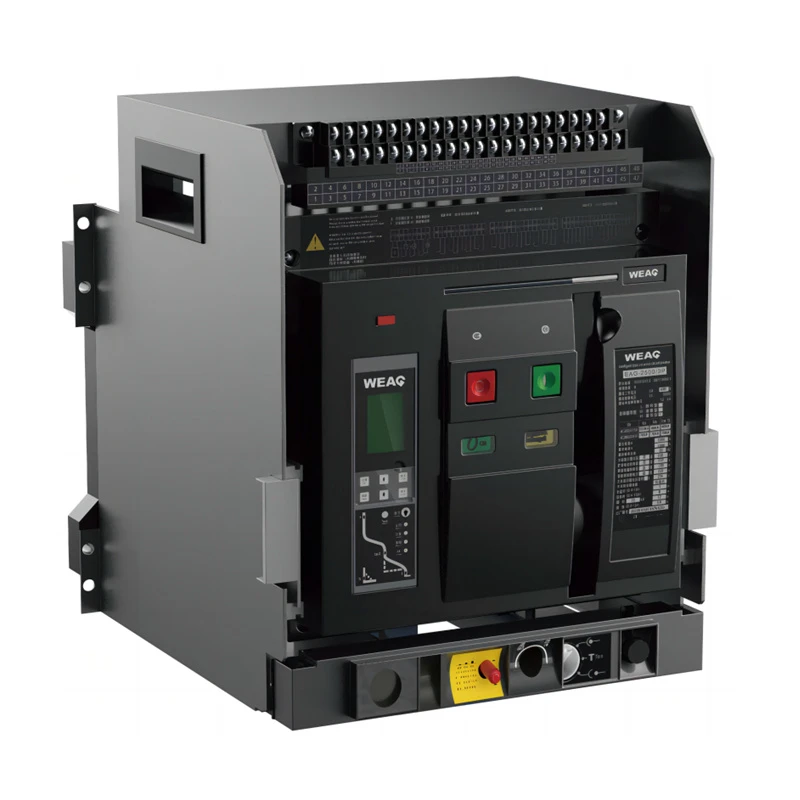

Name: Tsieina 3200A 4000A Tynnu Allan ACB Manufacturers Suppliers - 3200Tynnu Allan 4000A Pris ACB
Brand: WEAG
SKU: 238409811

Disgrifiad

Anfon ymchwiliad

Disgrifiad o'r Cynnyrch

● Model RHIF: EAG-340, EAG-440

● Cyfredol Rated: 3200A, 4000A

● Foltedd gweithredu Rated: AC 400V, 630V

● Rhif polion: 3 Pegwn, 4 Pegwn

● Math sefydlog a math Drawer

● Nodwedd: Cylched byr, dros gerrynt, amddiffyn fai sylfaen, datgysylltu ac ati

● Modd cysylltiad: cysylltiad llorweddol

Cyflwyniad Cynnyrch

Cyflwyno'r gyfres EAG 3200A 4000A Tynnu allan ACB (Air Circuit Breakers), wedi'i beiriannu'n arbennig ar gyfer systemau dosbarthu pŵer AC. Mae'r ACBs hyn yn darparu amddiffyniad cynhwysfawr ar gyfer cylchedau a dyfeisiau cyflenwad pŵer, gan sicrhau amddiffyniadau dibynadwy rhag diffygion fel gorlwytho, tan-foltedd, cylched byr, a difrod sylfaen un cam. Maent hefyd yn ymgorffori ymarferoldeb datgysylltu i sicrhau gweithrediad diogel yn ystod gwaith cynnal a chadw neu sefyllfaoedd brys.

Gyda foltedd inswleiddio graddedig o 1000V a dewis rhwng AC400V neu AC690V fel y foltedd gweithredu graddedig, mae cyfres EAG 3200A 4000A Tynnu allan ACB wedi'i gynllunio i fodloni gofynion amrywiol systemau trydanol. Gyda nodweddion amddiffynnol uwch, maent yn gwella dibynadwyedd cyflenwad pŵer trwy leihau'r risgiau sy'n gysylltiedig â diffygion trydanol.

Mae'r gyfres EAG 3200A 4000A Draw out ACB yn cynnwys dyluniad hyblyg, gan wneud gosodiad a chynnal a chadw yn gyfleus. Mae'r ffurfweddiad math drôr yn caniatáu gosod a thynnu'r torrwr cylched yn hawdd, gan hwyluso gwasanaethu effeithlon. Fel arall, mae'r dyluniad math sefydlog yn darparu opsiwn gosod diogel a pharhaol.

Trwy integreiddio nodweddion amddiffynnol uwch a darparu ar gyfer gwahanol ofynion foltedd a chyfredol, mae cyfres EAG 3200A 4000A Draw out ACB yn sicrhau gweithrediad dibynadwy a diogel mewn systemau dosbarthu. Maent yn chwarae rhan hanfodol wrth gynnal sefydlogrwydd ac uniondeb y cyflenwad pŵer, gan ddarparu gwell amddiffyniad a gwella dibynadwyedd cyffredinol systemau trydanol.

Nodweddion Cynnyrch

Math			EAG-340, 440
Cerrynt graddedig (A)	Yn		2500, 2900, 3150, 3200, 3600, 3900, 4000
Foltedd gwasanaeth graddedig (V)	Ue		AC 400V, 690V
Foltedd inswleiddio graddedig (V)	Ui		1000V
Mae ysgogiad graddedig yn gwrthsefyll foltedd (kV)	Uimp		12
Nifer y polion	P		3, 4
Cerrynt graddedig ar gyfer polyn N (A)			100% Mewn
Cynhwysedd torri cylched byr eithaf graddedig (kA)	Icu	400V	100
		690V	65
Torri cylched byr gweithrediad graddedig	Ics	400V	80
		690V	65
Cylched byr graddedig gwrthsefyll cerrynt (kA)	Icw	400V	80
		690V	50
amser egwyl (ms)			＜30
Amser cau (ms)			＜70
Bywyd (cyfnod C/O)	Mecanwaith		10000
	Trydan		7000
Dimensiwn cyffredinol: H × W × D (mm)	Tynnu allan-math	3P	433×435×390
		4P	433×550×390
	Math sefydlog	3P	402×426×290
		4P	402×541×290

Amodau gwasanaeth arferol

Tymheredd amgylchynol: -5 gradd ~+40 gradd ; y gwerth cyfartalog dim mwy na +35 gradd o fewn 24 awr. Dros +40 gradd bydd y defnyddiwr yn gallu graddio gwely fel y disgrifir yn y canlynol:

Modd a Ffrâm Cyfredol		+40 gradd	+50 gradd	+60 gradd
EAG-340, 440	2500A	2500A	2500A	2500A
	2900A	2900A	2900A	2900A
	3200A	3200A	3100A	2900A
	4000A	4000A	3550A	3200A
	6300A	6300A	5500A	4800A

Amodau aer yn y pen draw: Tymheredd uchaf +40 gradd , Lleithder cymharol aer dim mwy na 50%. Lleithder cymharol uwch tra bod tymheredd is, er enghraifft, 20 gradd hyd at 90%. I wneud darpariaeth ar gyfer achosion achlysurol oherwydd gwlitho.

Uchder y safle: Llai na neu'n hafal i 2000m.

Lefel yr halogiad: Ⅲ

Categori mowntio

Mowntio categori IV ar gyfer prif gylchedau torrwr cylched aer, coil taith dan-foltedd a choil cynradd y trawsnewidydd pŵer. Mowntio categori Ⅲ ar gyfer cylchedau ategol, cylchedau rheoli.

Amodau mowntio: Perpendicularity & ongularity Llai na neu hafal i 5 gradd . Rhaid gosod torrwr cylched aer o dan lwch nad yw'n ffrwydrol, heb ei ddargludo, metel cyrydiad nad yw'n ddigonol a heb amodau inswleiddio dinistriol.

Cwestiynau ac Atebion

C: Beth yw torrwr cylched aer EAG (ACB)?

A: Mae'n fath o dorrwr cylched sy'n defnyddio aer fel y cyfrwng i ddiffodd yr arc trydan a gynhyrchir yn ystod ymyrraeth cerrynt trydanol. Fe'i defnyddir yn gyffredin ar gyfer amddiffyn a rheoli cylchedau trydanol mewn systemau dosbarthu pŵer.

C: Sut mae torrwr cylched aer EAG yn gweithio?

A: Mae'n cynnwys set o gysylltiadau sydd wedi'u lleoli mewn siambr wedi'i llenwi ag aer. Pan fydd gorgerrynt neu nam yn digwydd, mae uned faglu EAG ACB yn canfod y cyflwr annormal ac yn sbarduno agoriad y cysylltiadau. Mae'r arc sy'n ffurfio rhwng y cysylltiadau yn cael ei ddiffodd gan yr aer amgylchynol, gan dorri ar draws y llif presennol.

C: Beth yw manteision defnyddio torwyr cylched aer EAG?

A: Mae rhai manteision ACBs EAG yn cynnwys eu gallu i drin ceryntau uchel, eu gweithrediad dibynadwy mewn amodau amgylcheddol amrywiol, a'u haddasrwydd ar gyfer gweithrediadau newid aml. Mae EAG ACBs hefyd yn cynnig gosodiadau taith addasadwy, galluoedd torri uchel, a chynnal a chadw hawdd.

C: Beth yw'r gwahanol fathau o dorwyr cylched aer EAG?

A: Mae dau fath o ACB EAG yn bennaf: ACBs EAG math sefydlog, sy'n cael eu gosod yn barhaol mewn paneli offer switsio, ac ACBs EAG tynnu allan, y gellir eu mewnosod a'u tynnu'n ôl o'r paneli at ddibenion cynnal a chadw neu amnewid.

C: Beth yw cymwysiadau nodweddiadol torwyr cylched aer EAG?

A: Defnyddir torwyr cylched aer EAG yn gyffredin mewn systemau dosbarthu pŵer, is-orsafoedd trydanol, cyfleusterau diwydiannol, adeiladau masnachol, a gosodiadau eraill lle mae angen amddiffyniad a rheolaeth cylched dibynadwy.

C: A ellir defnyddio torwyr cylched aer EAG ar gyfer cymwysiadau AC a DC?

A: Mae ACBs EAG wedi'u cynllunio'n bennaf ar gyfer cymwysiadau AC, gan fod eu mecanweithiau gweithredu a diffodd arc wedi'u hoptimeiddio ar gyfer ceryntau eiledol.

C: Sut ydych chi'n dewis y torrwr cylched aer EAG cywir ar gyfer cais penodol?

A: Ystyriwch y ffactorau megis y cerrynt graddedig, foltedd, lefel cylched byr, cynhwysedd torri, cydgysylltu â dyfeisiau amddiffynnol eraill, a dylid ystyried gofynion cais penodol. Neu ymgynghorwch â thîm gwerthu WEAG i gael dewis cywir.

C: Pa waith cynnal a chadw sydd ei angen ar gyfer torwyr cylched aer EAG?

A: Mae cynnal a chadw ACB EAG yn rheolaidd yn cynnwys glanhau, archwilio cysylltiadau, iro, a gwirio'r cydrannau mecanyddol a thrydanol. Mae'n bwysig dilyn canllawiau WEAG a threfnu gwaith cynnal a chadw arferol i sicrhau'r perfformiad a'r dibynadwyedd gorau posibl.
